BUTLER SPEEDLINER 7080WS – 7060WS

#0023

Opis

Tehnični podatki

Naprava za optično nastavitev geometrije podvozja

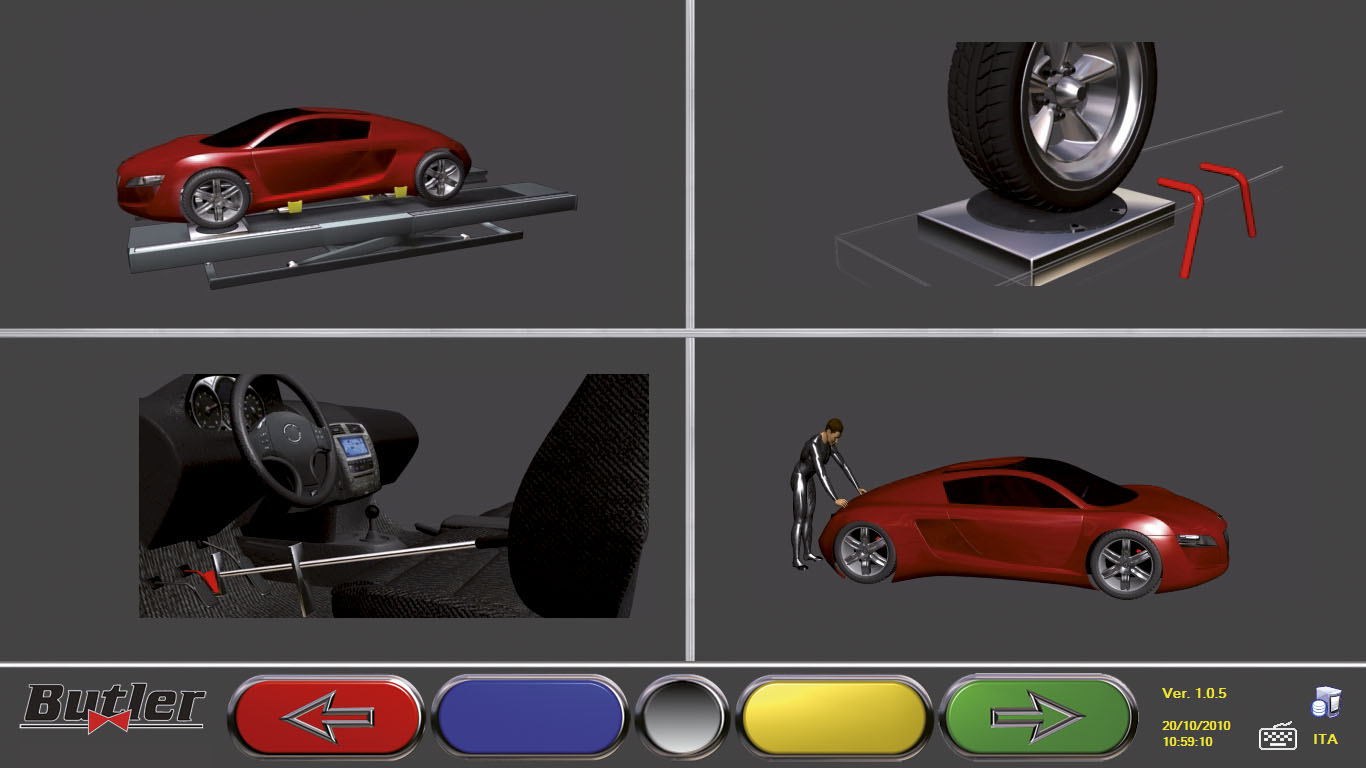

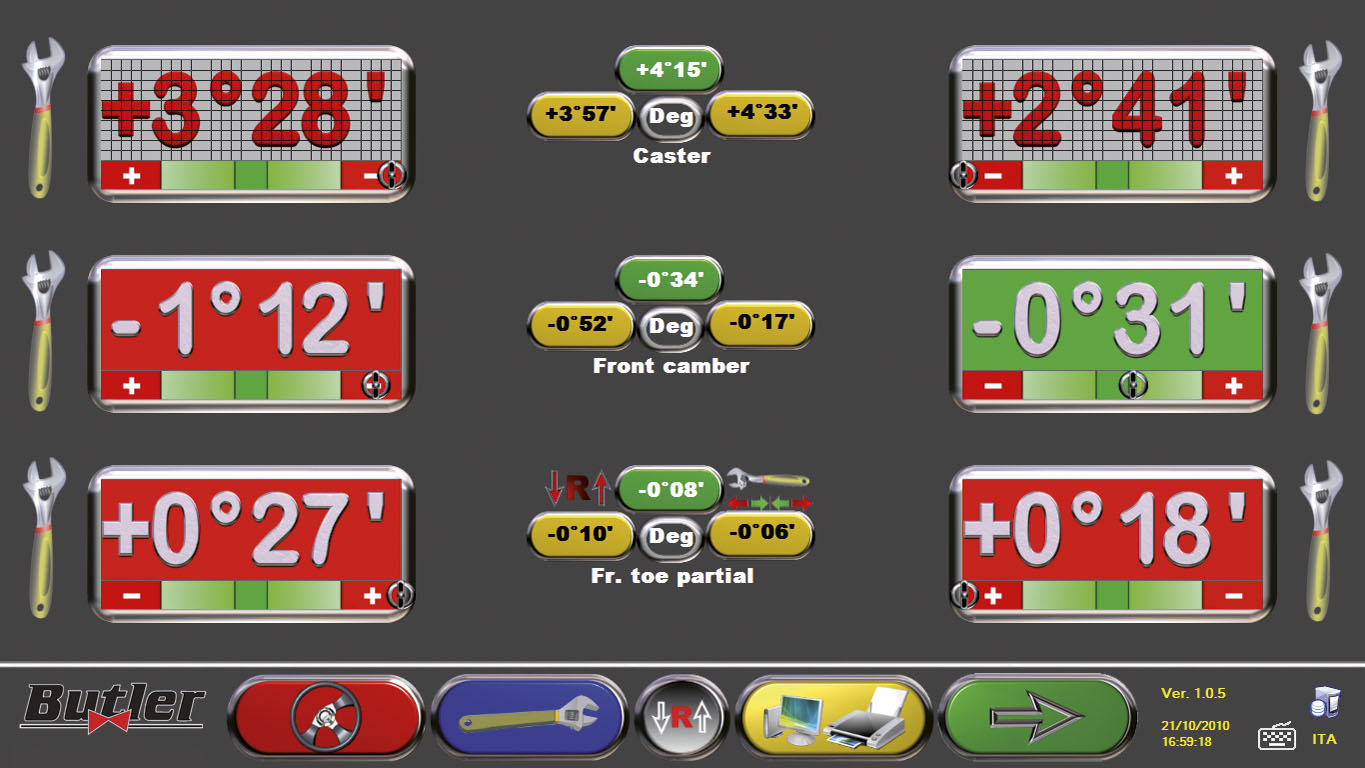

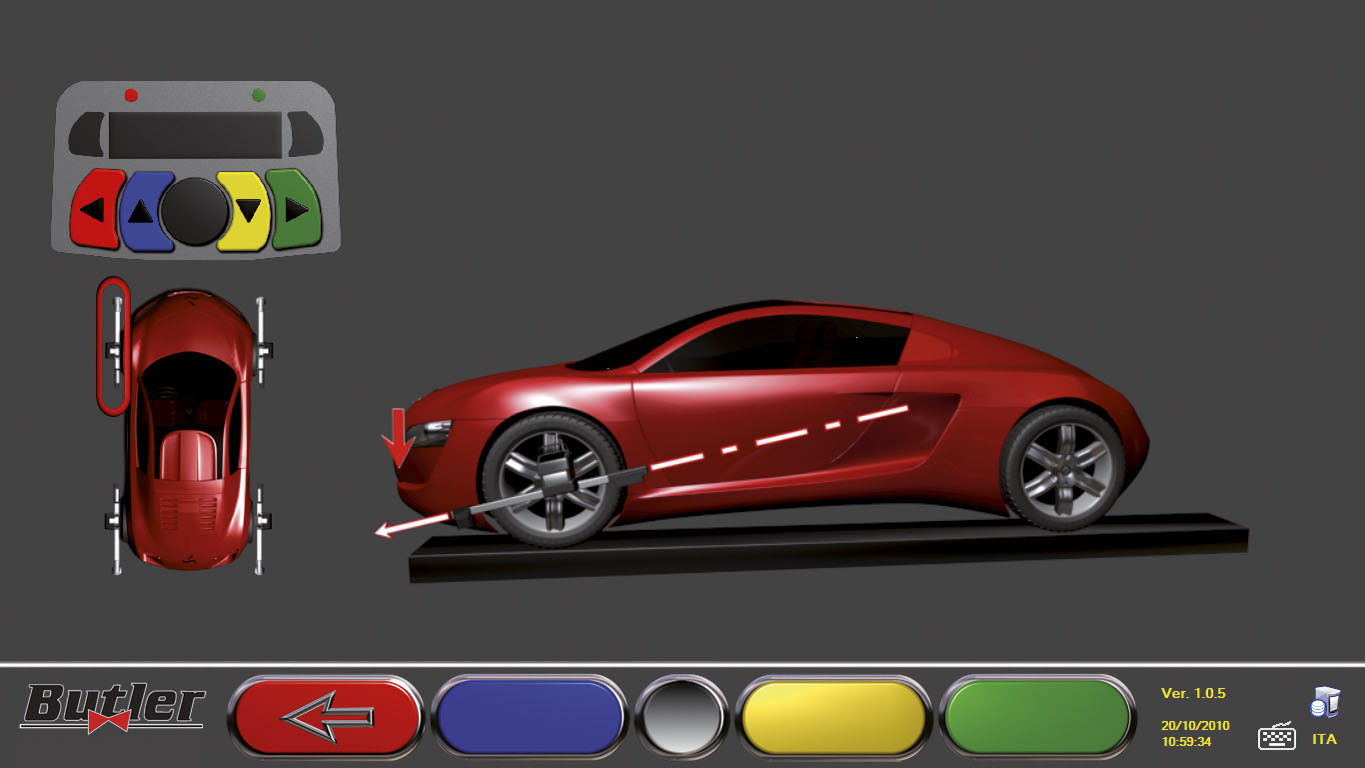

Serija 7000 BUTLERjevih naprav za nastavitev geometrije podvozja ne vsebuje nerodnih kablov, ki bi vam bili v napoto. Vse meritve in grafična oblika programske opreme so na zaslonu prikazane v 3D načinu. S pritiskom na enega izmed 5 programskih gumbov, se preprosto pomikate med funkcijami, ki vam jih programska oprema nudi. Naprava je opremljena z zmogljivim računalnikom, A4 printerjem in priročnim predalom za spone/držala za kolesa. Na straneh naprave so nosilci, na katerih lahko hranite in polnite baterije merilnih senzorjev, ko jih ne uporabljate.

Opis lastnosti

Speed 7080WS (8CCD)
Speed 7060WS (6CCD)

8-CCD senzor ali 6-CCD senzor za poravnavo koles. Prenos podatkov med senzorji poteka preko infrardeče povezave. Med prednjima dvema senzorjema in kontrolno enoto se podatki prenašajo preko Bluetooth protokola. Vse to in dejstvo, da naprava ne potrebuje fiksnega položaja, vam omogoča mobilnost med različnimi delovnimi območji.



Podatki in programska oprema so v okolju WINDOWS. Baza podatkov s tehničnimi informacijami več kot 90.000 različnih avtomobilov. Lahko dodajate tudi nove. Baza podatkov ima vnose urejene po imenu stranke ali registrski tablici.	Na merilnih senzorjih je tipkovnica, ki deluje brezžično. Sinoptični LED ojačevalnik na vseh senzorjih. Kontakti za polnjenje baterij.

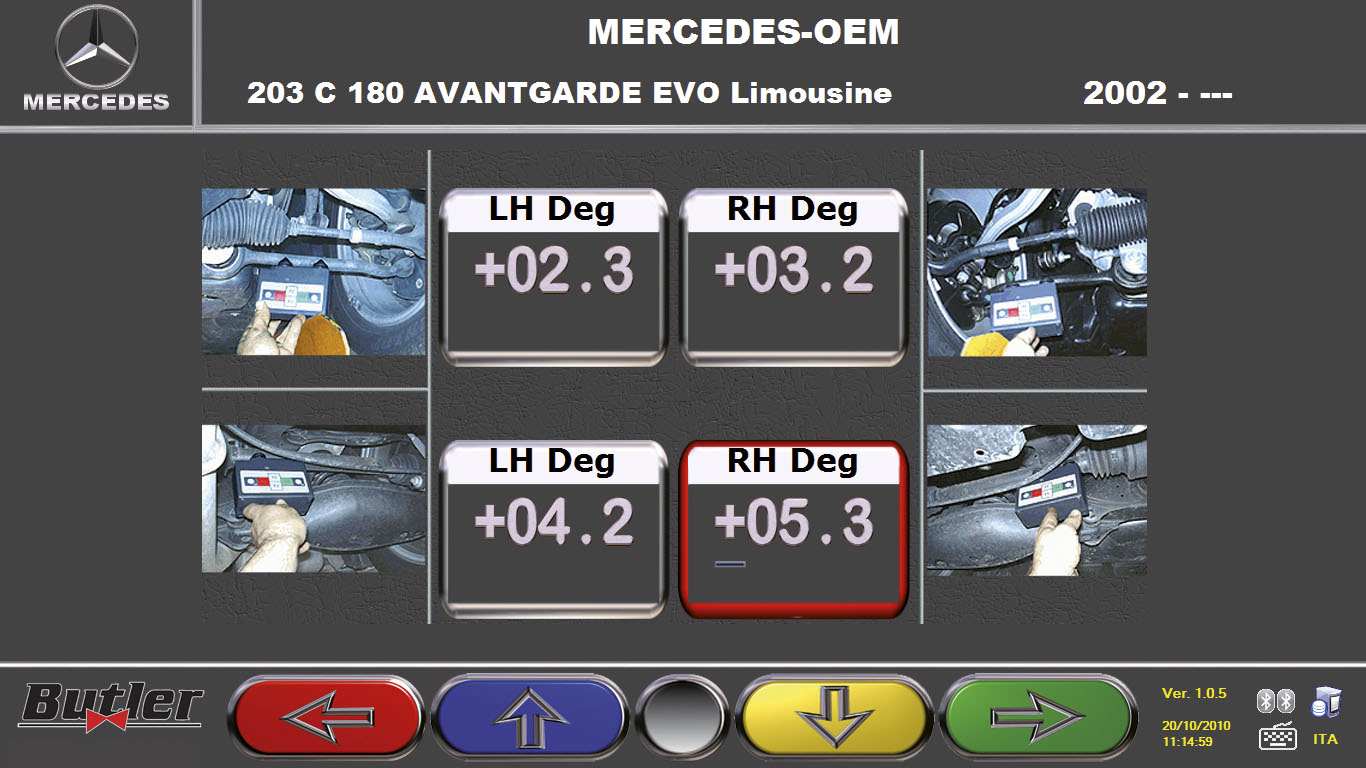

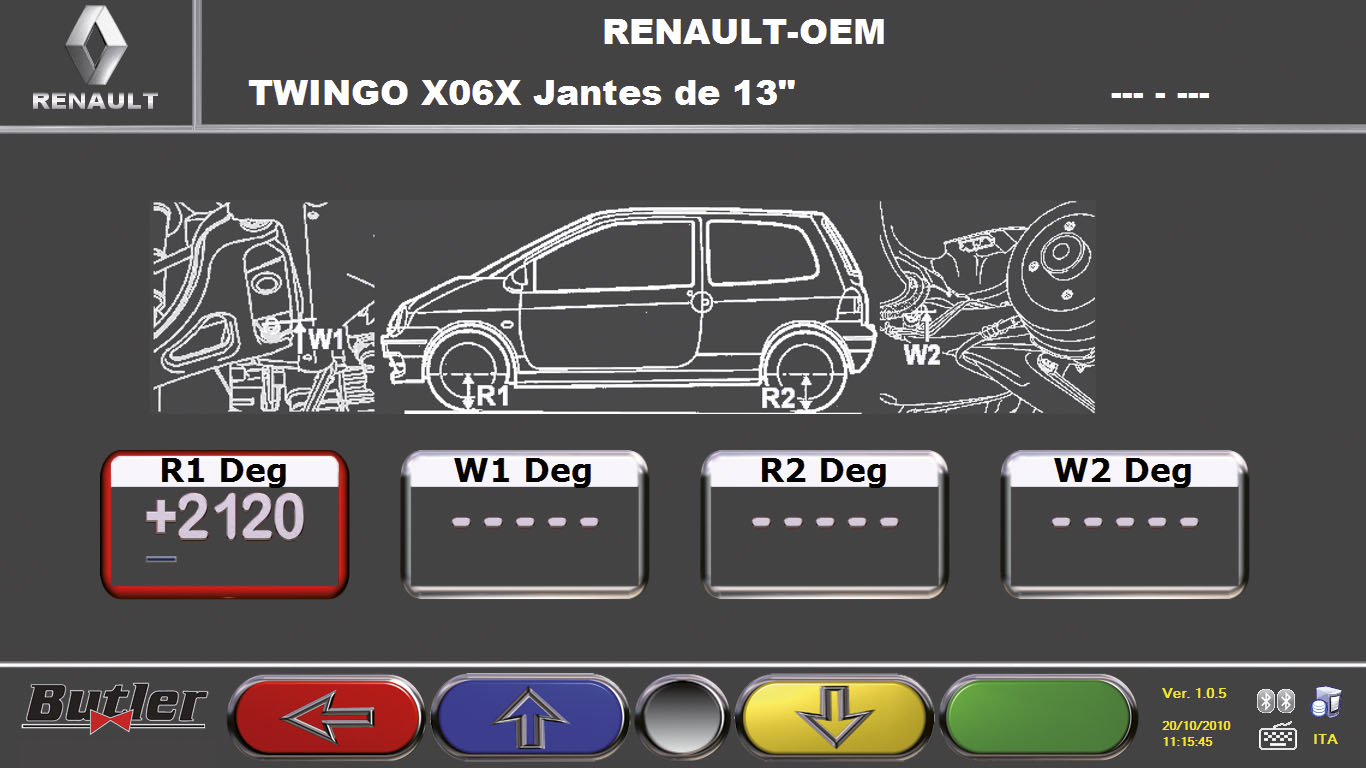

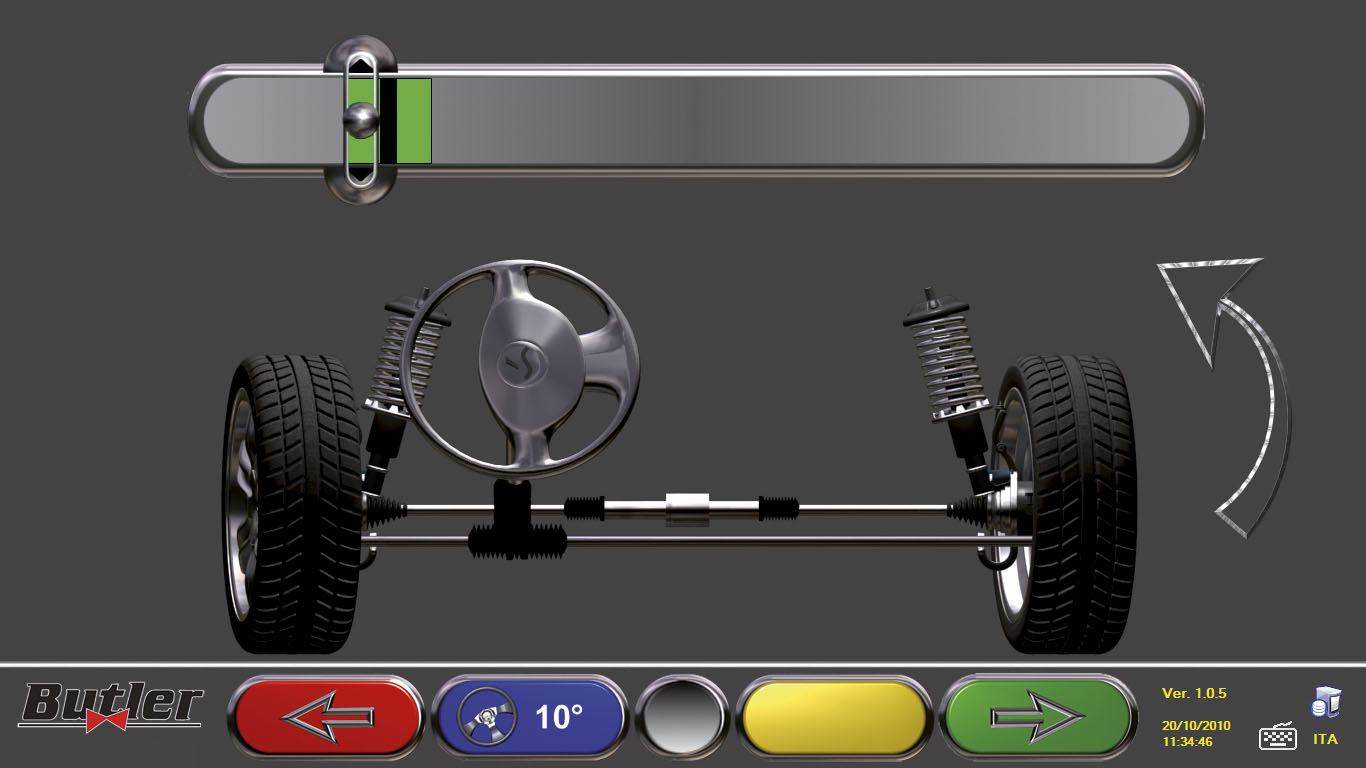

Baza podatkov samodejno prilagodi specifikacije za poravnavo glede na višino podvozja.				Postopek krmiljenja je izveden elektronsko. Pri tem senzorji CCD izmerijo naklon kolesa in vzmetenja (caster) z veliko natančnostjo

SPEED 7060WS

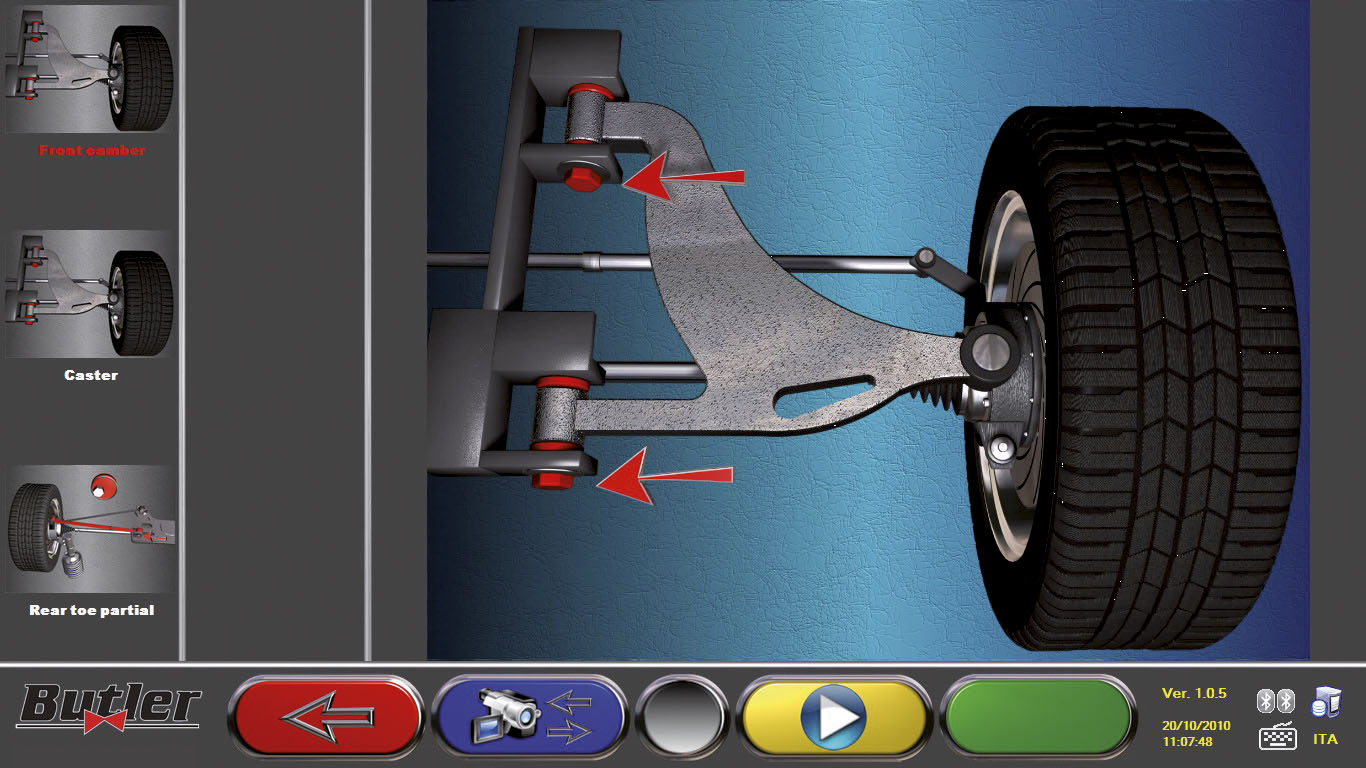

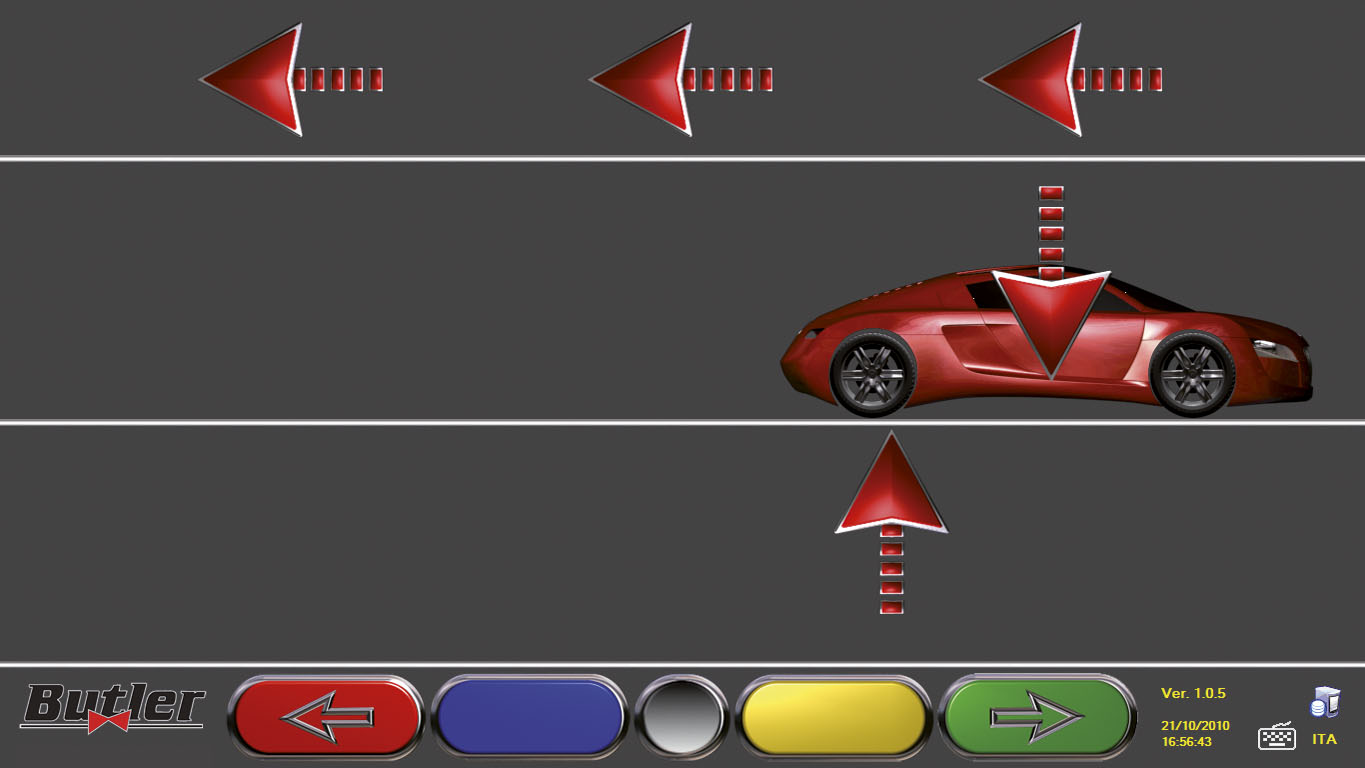

Programska oprema vam izriše postopke, ki so potrebni za pravilno poravnavo vozila

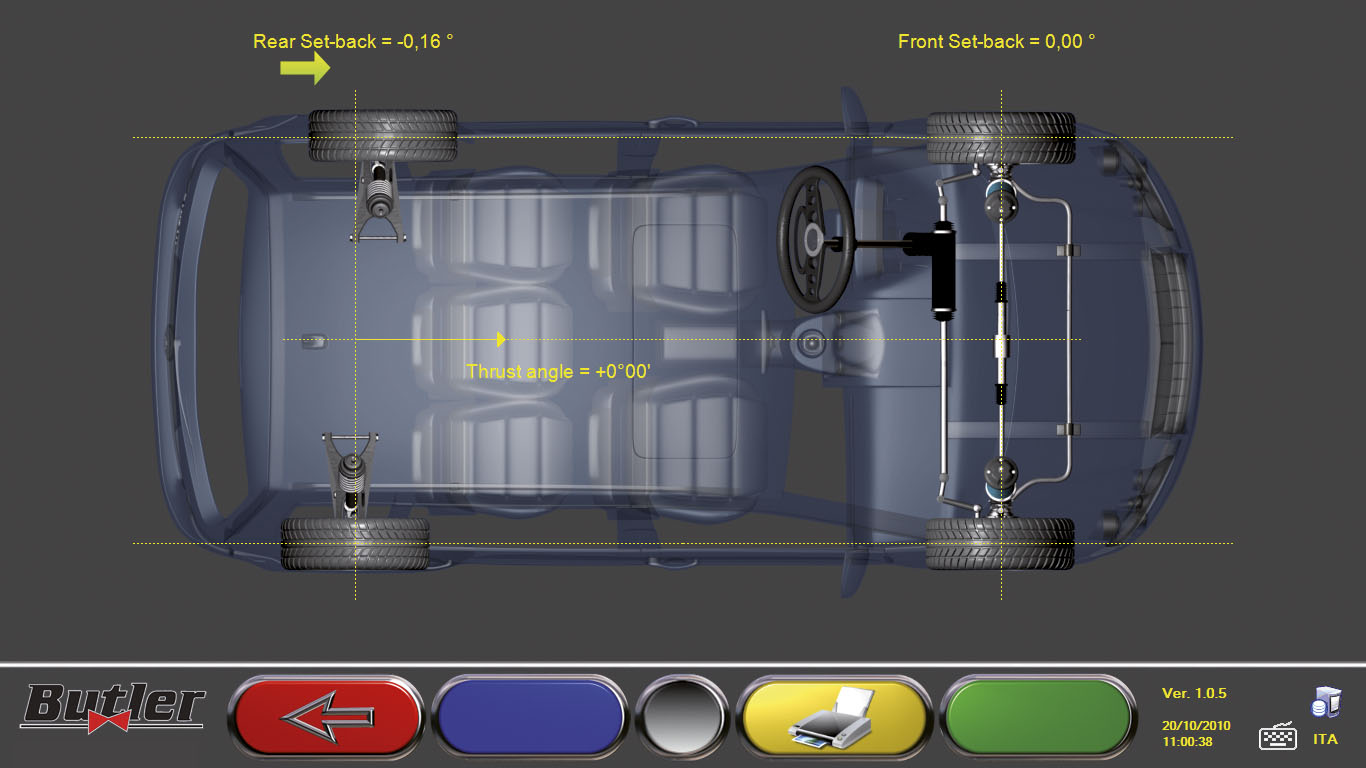

Poseben program "Spoiler" se samodejno zažene, ko imate opravka s športnimi in predelanimi avtomobili		Meritev opleta kolesa lahko izvedete tako, da kolo zavrtite le za 30° (hitra meritev, kjer ni veliko prostora), ne da bi pri tem bilo vozilo potrebno dvigniti		Hitra diagnoza podvozja in koles omogoča prepoznavanje morebitnih težav na sami strukturi in simetriji podvozja

Video

TEHNIČNI PODATKI	Natančnost	Merilno območje	Skupno merilno območje
Sprednja os
Total toe	+/- 2'	+/- 2°	+/- 20°
Partial toe	+/- 1'	+/- 1°	+/- 20°
Set-back	+/- 2'	+/- 2°	+/- 5°
Camber	+/- 2'	+/- 3°	+/- 10°
Caster	+/- 5'	+/- 10°	+/- 18°
King pin	+/- 5'	+/- 10°	+/- 18°
Zadnja os
Total toe	+/- 2'	+/- 2°	+/- 20°
Partial toe	+/- 1'	+/- 1°	+/- 20°
Set-back	+/- 2'	+/- 2°	+/- 5°
Camber	+/- 2'	+/- 3°	+/- 10°
Thrust angle	+/- 2'	+/- 2°	+/- 5°

PDF datoteke:

BUTLER_Speedliner_7080WS_0467.pdf
