ROTARY S38

#0066

Opis

Tehnični podatki

Elektrohidravlična škarjasta dvigala

Elektrohidravlična škarjasta dvigala serije S38 so odlična vsestranska dvigala. Uporabljate jih lahko za namene avtooptike, diagnostike, popravila, v sprejemnem prostoru... Dvigala S38 se delijo v 4 namenske različice (osnovno dvigalo, dodatek za avtooptiko, dodatek pomožnega dvigala ter dodatek za avtooptiko in pomožno dvigalo), kjer ima vsaka posamična različica možnost vgradnje in 2 različni dolžini tirnic. Nosilnost vseh dvigal je 3800 kg.

Opis lastnosti

Kot že omenjeno, so vsa dvigala na voljo v dveh različicah glede na dolžino tirnic (4200 mm in 4600 mm). Prav tako je vsako dvigalo lahko vgradno. Oznake posamičnih različic pomenijo:

S38N42-CAT / S38N46-CAT, nosilnost 3800 kg, N - osnovno dvigalo, 4200 / 4600 mm dolge tirnice, CAT - kataforezna zaščita pred korozijo. Dvigalo je lahko vgradno.

S38NAK42-CAT / S38NAK46-CAT, nosilnost 3800 kg, AK - dodatek za avtooptiko, 4200 / 4600 mm dolge tirnice, CAT - kataforezna zaščita pred korozijo. Dvigalo je lahko vgradno.

S38LT42-CAT / S38LT46-CAT, nosilnost 3800 kg, LT - dodatek pomožnega dvigala, 4200 / 4600 mm dolge tirnice, CAT - kataforezna zaščita pred korozijo. Dvigalo je lahko vgradno.

S38LTAK42-CAT / S38LTAK46-CAT, nosilnost 3800 kg, LTAK - dodatek za avtooptiko in pomožnega dvigala, 4200 / 4600 mm dolge tirnice, CAT - kataforezna zaščita pred korozijo. Dvigalo je lahko vgradno.

V vseh različicah je PLAY detektor možno tovarniško vgraditi v vdolbino za rotacijske plošče za avtooptiko. Detektor PLAY izpolnjuje zahteve postavljene v Avstriji.

Dvigalo je zaščiteno proti koroziji s kataforezno zaščito in prašnim premazom.

Zaščitni sistem CE preprečuje, da bi se dvigalo ob spuščanju poškodovalo zaradi kakršnekoli ovire ter ščiti pred morebitnimi poškodbami stopal.

Hidravličen sistem je opremljen s funkcijo samozračenja, kar vam omogoča, da dvigalo uporabljate tudi v bolj umazanih/prašnih prostorih.

Vzdržjiva stikala na kontrolni enoti vam omogočajo natančno opravljanje z napravo.

Papirne dokumente ali elektronske tablice lahko odložite na priročno mesto na konzoli.

Vnaprej sestavljena krmilna konzola ima tiho hidravlično enoto in tako znatno prispeva k majhnim stroškom vgradnje. Kontrolno enoto lahko postavite na desno ali levo stran dvigala.

Na dvigalo lahko namestite keterekoli komercialne vrtljive plošče za avtooptiko

Na koncu dvigala je fizična zapora, ki vam preprečuje, da bi vozilo zdrsnilo iz dvigala. To vam omogoča, da izkoristite celotno dolžino tirnic.

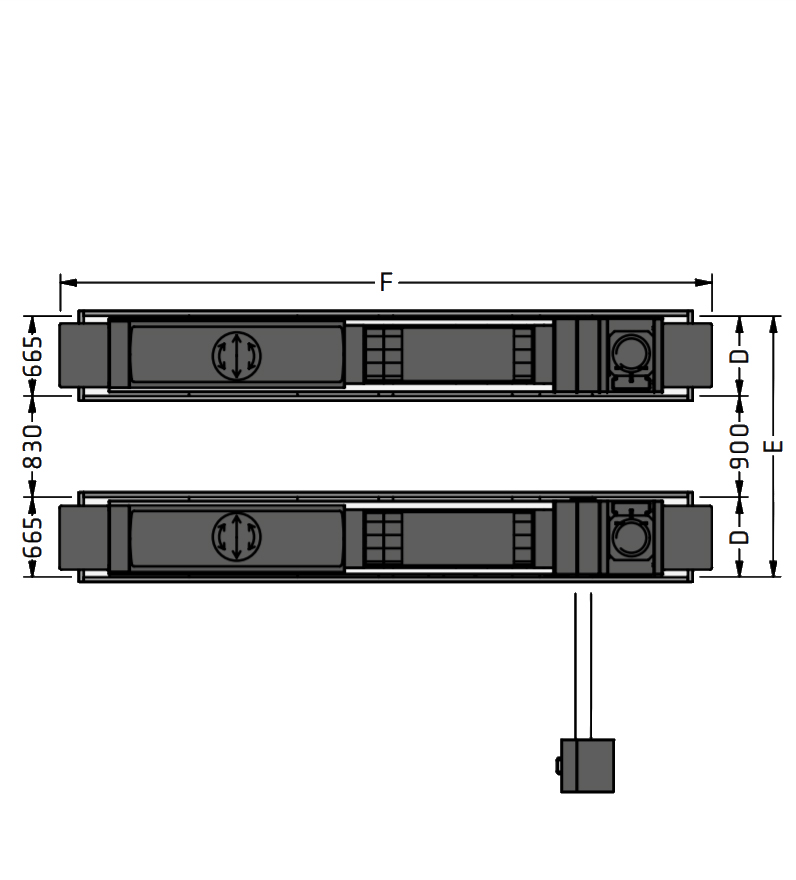

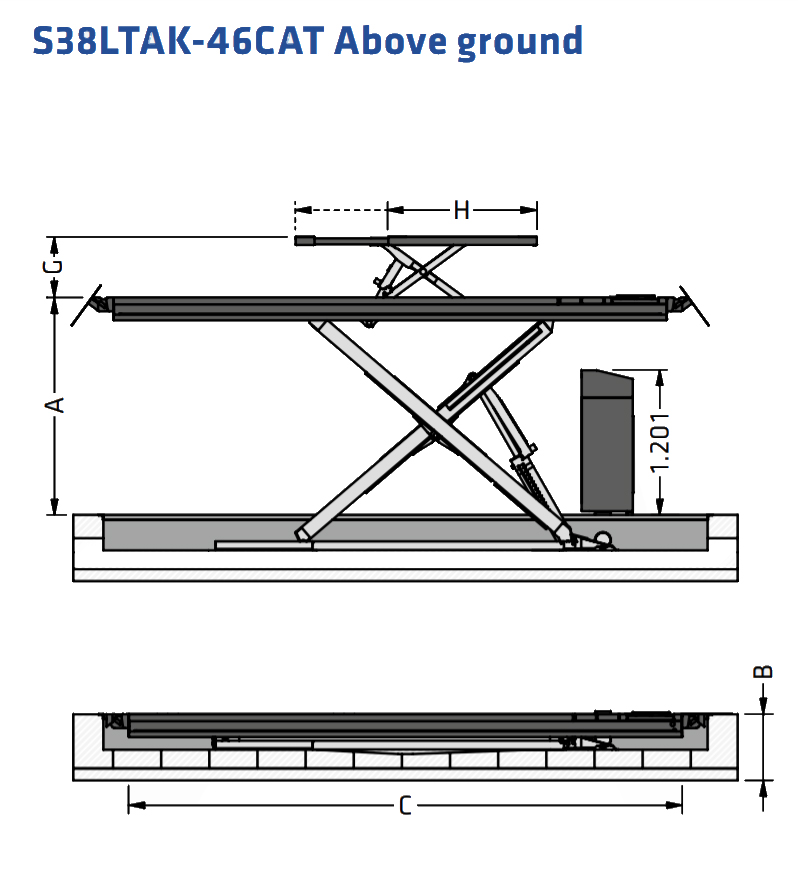

	* → specifikacije za vgradni model; specifikacije veljajo za modele z dolžino tirnic 4200 mm
	Model →	S38N42-CAT	S38NAK42-CAT	S38LT42-CAT	S38LTAK42-CAT

	Nosilnost	3.800 kg	3.800 kg	3.800 kg	3.800 kg
A	Višina dviga	1.805 mm 1.875 mm*	1.805 mm 1.875 mm*	1.805 mm 1.875 mm*	1.805 mm 1.875 mm*
	Dvižni čas z obremenitvijo	34 s	34 s	34 s	34 s
	Čas spuščanja z obremenitvijo	26 s	26 s	26 s	26 s
B	Višina navoznih plošč	265 mm /*	295 mm /*	295 mm /*	295 mm /*
C	Dolžina tirnic	4.200 mm	4.200 mm	4.200 mm	4.200 mm
D	Širina tirnic	615 mm	615 mm	615 mm	615 mm
E	Celotna širina dvigala	2.130 mm	2.130 mm	2.130 mm	2.130 mm
F	Celotna dolžina dvigala	5.838 mm 5.021 mm*	6.014 mm 5.021 mm*	6.014 mm 5.021 mm*	6.014 mm 5.021 mm*
	Dvižni čas pomožnega dvigala	/	/	5 s	5 s
	Čas spuščanja pomožnega dvigala	/	/	10 s	10 s
	Nosilnost pomožnega dvigala	/	/	3.500 kg	3.500 kg
G	Višina dviga pomožnega dvigala	/	/	502 mm	502 mm
H	Dolžina tirnic pomožnega dvigala	/	/	1.392–2.005 mm	1.392–2.005 mm
	Obratovalna moč	2.6 kW	2.6 kW	2.6 kW	2.6 kW
	Napajanje	400 V, 60 Hz	400 V, 60 Hz	400 V, 60 Hz	400 V, 60 Hz
	Pritisk stisnjenega zraka	6 - 10 bar	6 - 10 bar	6 - 10 bar	6 - 10 bar
	Teža dvigala	1.390 kg 1.315 kg*	1.640 kg 1.565 kg*	1.730 kg 1.655 kg*	1.740 kg 1.675 kg*

Zgornje specifikacije so podane za različico dvigal z dolžino tirnic 4200 mm. Različice, ki imajo dolžino tirnic 4600 mm so v vsem enake kot zgoraj, razen v sami dolžini tirnic, celotni dolžini dvigala in teži dvigala.

	* → specifikacije za vgradni model; specifikacije veljajo za modele z dolžino tirnic 4600 mm
	Model →	S38N42-CAT	S38NAK42-CAT	S38LT42-CAT	S38LTAK42-CAT

Dolžina tirnic

4.600 mm

Celotna dolžina dvigala

6.238 mm

5.421 mm*

6.414 mm

5.421 mm*

6.414 mm

5.421 mm*

6.414 mm

5.421 mm*

Teža dvigala

1.450 kg

1.375 kg*

1.700 kg

1.625 kg*

1.790 kg

1.715 kg*

1.800 kg

1.735 kg*
