Avtomatski premontažni stroji brez vzvodov

KENDO.30 LIGHT, HP643.26 IN HP643Q.26 + PLUS83N

Vsestranske BUTLERjeve naprave za premontažo pnevmatik brez vzodov so zanesljive in učinkovite, zaradi česar jih je VOLVO priznal kot primerne za opravljanje del na njihovih avtomobilih. Patentirane BUTLERjeve tehnologije vam olajšajo proces premontaže in bistveno skrajšajo čas dela. Te 3 naprave so: KENDO.30 LIGHT, HP643.26 IN HP643Q.26 + PLUS83N.

Opis lastnosti KENDO.30 LIGHT


Patentirana, zelo močna vpenjalna roka Omogoča vpenjanje z eno samo vpenjalno matico. Vpenjalna moč se samodejno prilagaja hitrosti vrtenja.		Enoto lahko podaljšate do 30'' Baza ima 3 delovne velikosti za vpenjanje platišča. Standardna velikost je 10'' - 26'', bazo pa lahko podaljšate še tako, da je velikost vpenjanja platišča med 12'' - 28'' in 14'' - 30''.

Patentirana montažna glava

Popolnoma se prilega med platišče in pnevmatiko, kjer zagrabi njeno nogo (bead). Postopoma jo dviguje brez potrebe po dodatnih vzvodih.

Disk in montažna glava za snemanje pnevmatike (bead breaker)

Samodejno se hkrati postavita v svoj začetni delovni položaj

Postopno premikanje ob pnevmatiki

Disk tako lepo potuje po bočnici pnevmatike in jo postopoma snema s platišča.

Inverter

Hitrost lahko operater stroja prilagaja natanko tako, kot si želi. V sistem sta vgrajena inverter in samoomejevalnik, ki v skrajnem primeru služita tudi za zaščito pnevmatike.

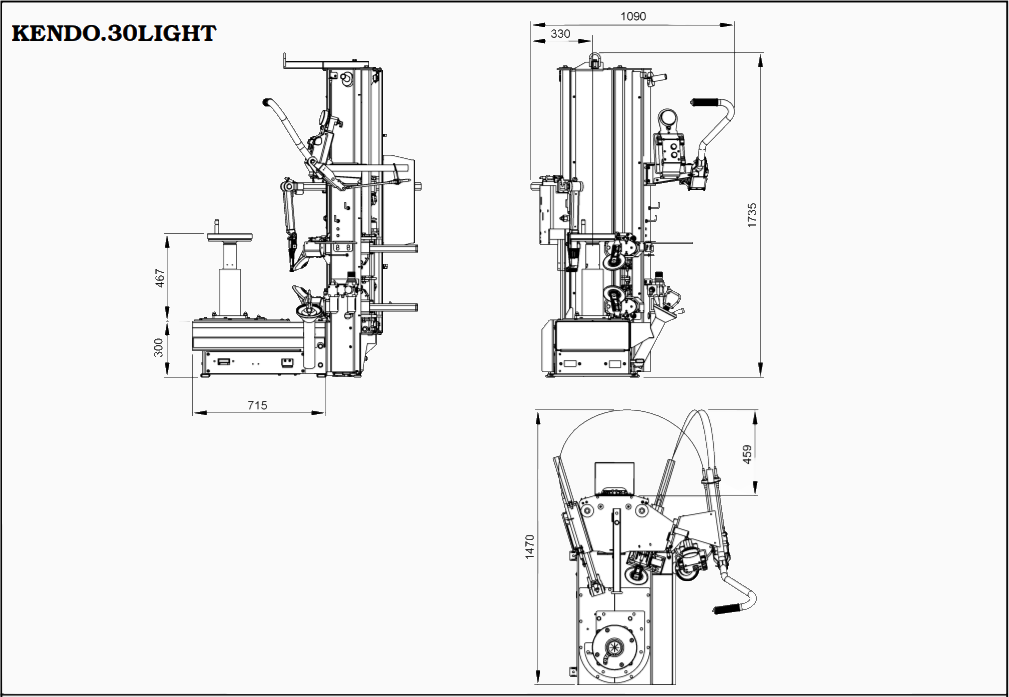

dimenzije_premontirke_kendo.30_light

Tehnični podatki	230 / 1 / 50-60
Širina vpenjanja latišča	10”-30”
Teža	330 (338 F.I.) kg
Napetost	1ph, 200/265v, 50/60Hz
Max. širina pnevmatike	15” (381 mm)
Max. premer pnevmatike	45"
Potisna moč snemalcev pnevmatike (bead breaker)	12000 N
Max. navor	120 Kgm
Pomikanje snemalcev pnevmatike (bead breaker)	avtomatično
Rotacijski motor	1,5Kw inverter + 0,75 Kw motor
Priporočljiv zračni tlak	8 - 10 bar

Video

Opis lastnosti HP643.26 IN HP643Q.26 + PLUS83N


V standardno opremo je vključena pripravna enota sestavljena iz filtra, regulatorja zraka in oljevalca.		60x60mm široka in robustna vodoravna gred zagotavlja maksimalno togost za še tako težka opravila

Dvojna sinhronizacija

popolna porazdelitev obremenitve, kar zagotavlja največjo trajnost in kakovost vpetja obroča na stroj

Priložena je snemljiva pedalna enota za enostavno vzdrževanje.


Ø25mm široka, robustna gred bata, vam omogoča maksimalno zanesljivost

Tudi k standardni opremi priložene malenkosti so razlog, zakaj se te naprave razlikujejo od ostalih. Zraven boste dobili plastične zaščite za montažno orodje in orodje za snemanje noge pnevmatike (bead breaker), s katerimi boste zaščitili vsako platišče iz občutljive zlitine. Poleg tega so vam na voljo tudi visoko oprijemljive spone, katerih konice so zamenljive, ko pride do obrabe.


Vključene so plastične zaščite na delovnih rokah, da ne pride do poškodb na občutljivih platiščih.		Zamenljivimi konice na vpenjalni plošči.

Opis lastnosti različnih konfiguracij stroja

Naprave s končnico Q imajo 2 prednastavljeni hitrosti, ki ju lahko izbiramo s pomočjo pedal.

Pri Q konfiguraciji lahko izbirate med dvema hitrostima

26 INČNO VPENJANJE

2 pozicijsko nastavljivi vpenjalni čeljusti

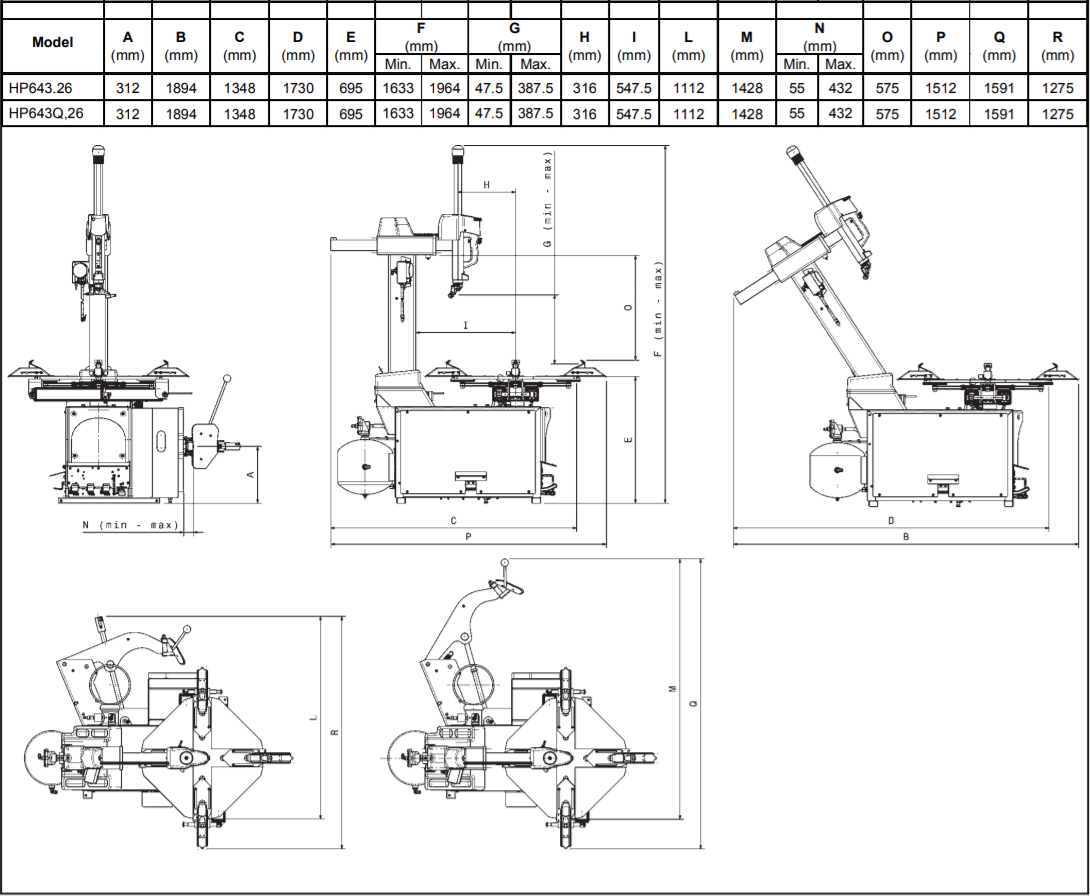

dimenzije_premontirka_HP643.26_IN_HP643Q.26

Tehnični podatki	HP643.26	HP643Q.26
Motor	0,75 kW	0,8-1,1kW
Električni priključek	3 fazni 230/400 V (50-60 Hz)
Hitrost vrtenja vpenjalne plošče	6,5 rpm (Max.)	6,5 ali 13 rpm
Max. navor vpenjalne glave	1200 Nm
Max. premer pnevmatike	1092 mm (43”)
Max. širina platišča	381 mm (15”)
Max. premer platišča	26”
Moč snemalca pnevmatike	30000 N; 10 bar
Zunanje samocentrirno vpenjanje	10”-26”
Notranje samocentrirno vpenjanje	12”-28,5”
Delovni pritisk zraka	8 - 10 bar
Teža naprave	273 kg	275 kg
